无码日韩人妻精品久久蜜桃-曰本大码熟中文字幕-国产精品无码一区二区三级-一本大道东京热无码视频

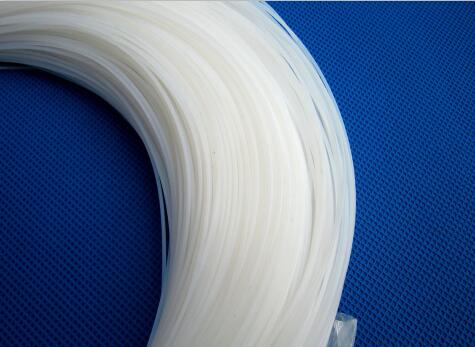

FEP毛細(xì)管因其材料是塑料成份，而成型之前在設(shè)備之內(nèi)的溫度是需要進(jìn)行嚴(yán)格控制的，否則溫度過高，是沒有辦法成型的；而溫度過低，也是沒有辦法成型的，具體溫度設(shè)定看下面的介紹。

用于FEP熱縮管的胚管的成型工藝，其工藝的步驟與PTFE熱縮管基本一致，但是條件完全不同。FEP熱縮管成型工藝中，選擇的樹脂的熔融指數(shù)為0.5-2；擠出成型時(shí)機(jī)頭前部溫295-310℃，后部溫度為275-285℃；擠出速度為0.3-0.7kg/h，管材吹脹率可達(dá)40%-100%；V-2：對樣品進(jìn)行兩次10秒的燃燒測試后，余焰&余燃在60秒內(nèi)熄滅。例如選用Teflon FEP100擠出管時(shí)，擠出機(jī)料筒的進(jìn)料斷溫度約為300℃，出料斷溫度約為295℃；用TeflonFEP160 樹脂時(shí)，擠出機(jī)料筒進(jìn)料段溫度約為305-310℃，出料段溫度約為290-305℃。

FEP毛細(xì)管作為一種特別耐磨的塑料管，適合長期使用。液體流動(dòng)性通暢，就算在天氣寒冷的情況下，管體的僵硬度也是可以接受的。當(dāng)然了隨著技術(shù)的不斷進(jìn)度，如果客戶對FEP毛細(xì)管的阻燃性有要求，在技術(shù)上也是可以實(shí)現(xiàn)的，具體的可以來電詳談。
